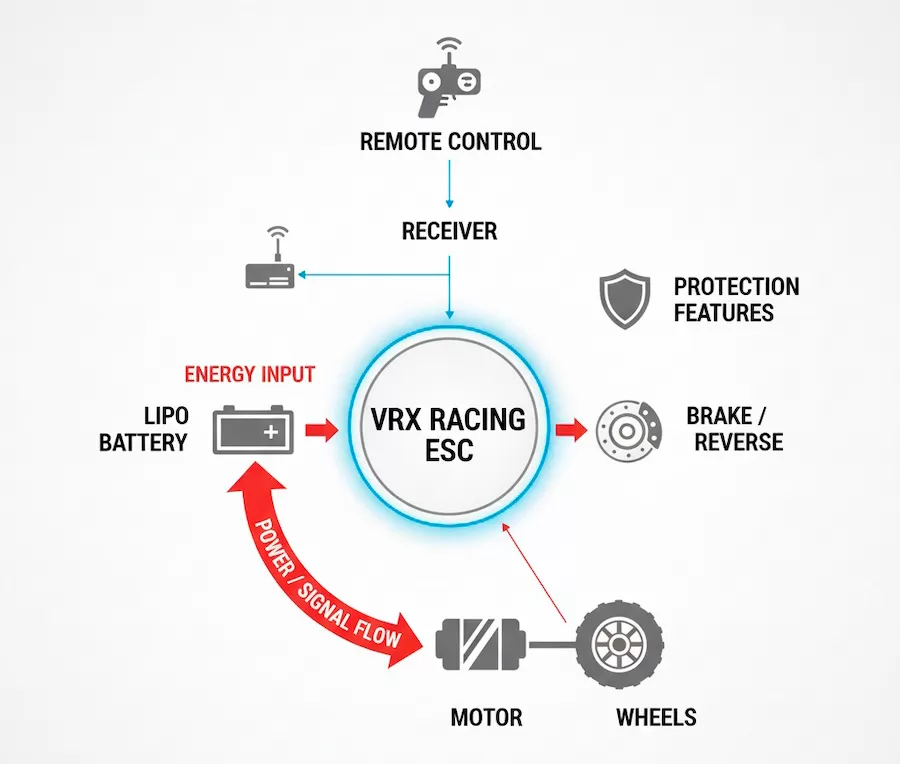

Der Electronic Speed Controller (ESC) ist das "Power Brain" und "Electrical Governor" Ihres RC Cars. Es ist eine der kritischsten elektronischen Komponenten in jedem elektrischen RC-Fahrzeug und fungiert als zentrale Nabe, die Empfänger, Batterie, Motor und Lenkservo verbindet und koordiniert.
Aber was macht es eigentlich? Lassen Sie uns die Kernfunktionen dieser wichtigen Hardware aufschlüsseln.
Das ist die grundlegend ste und wichtigste Aufgabe des ESC.
Es hört Ihnen zu: Der ESC wird an Ihren Empfänger anges ch lossen und hört ständig auf die Gashebel signale, die Sie vom Auslöser Ihres Senders senden.
Es verwaltet die Leistung: Je nachdem, wie weit Sie den Abzug ziehen, steuert der ESC genau die Menge an Strom und Spannung, die an den Motor gesendet wird. Ziehen Sie es leicht, und der ESC liefert eine kleine Menge Strom für eine langsame, reibungslose Kontrolle. Gehen Sie mit Vollgas und es setzt maximale Leistung für Höchst geschwindigkeit.
Umgekehrt: Durch Umkehren der Strom richtung befiehlt der ESC dem Motor, sich rückwärts zu drehen, wodurch Ihr Fahrzeug eine Rückwärts funktion erhält.
Der ESC ist auch ein anspruchs voller Leistungs wandler. Wie es das tut, hängt von Ihrem Motortyp ab:
Für gebürstete Motoren: Das ist einfach. Der ESC regelt direkt die Menge und Richtung der Gleichstrom leistung, die an die beiden Drähte des Motors gesendet wird.
Für Brush less Motors (The Modern Standard): Hier geschieht die Magie. Ein bürstenloser Motor wird mit 3-Phasen-Wechselstrom betrieben, aber Ihre Batterie liefert Gleichstrom. Der ESC enthält eine komplexe Schaltung, die die Gleichstrom leistung der Batterie sofort in 3-Phasen-Wechselstrom umwandelt. Diese Leistung wird dann in einer präzisen Hochfrequenz sequenz an die drei Drähte des Motors abgegeben, damit er sich dreht. Dieser kritische Prozess wird als "Kommutierung" bezeichnet.
Ihr Empfänger und Lenk servo benötigen ebenfalls Strom, aber sie können die Hochspannung Ihrer Haupt batterie nicht bewältigen. Das löst der ESC mit einem eingebauten BEC (Battery Eliminator Circuit).
Der BEC ist ein kleiner "Step-Down"-Spannungs regler im ESC. Es nimmt die Hochspannung von Ihrem Haupt-LiPo-oder NiMH-Paket und "senkt" sie auf eine sichere, stabile, niedrigere Spannung (normaler weise 5V-6V oder höher). Diese saubere Strom versorgung wird dann Ihrem Empfänger und dem Lenkung servo zugeführt, sodass kein separater Empfänger akku erforderlich ist.
Dies ist eines der wichtigsten Sicherheits merkmale eines jeden modernen ESC. Lithium-Polymer-Batterien (LiPo), die der Standard für Leistungs-RC sind, können dauerhaft beschädigt werden oder sogar zu einem Sicherheits risiko werden, wenn sie über entladen werden.
Die LVC-Funktion (Low Voltage Cutoff) des ESC fungiert als Vormund.
Es überwacht ständig die Spannung der Batterie.
Wenn die Spannung auf einen vor eingestellten Sicherheits schwellen wert abfällt (z. B. 3,2 V pro Zelle), reduziert der ESC automatisch die Leistung oder unterbricht sie vollständig.
Ihr Auto wird langsamer oder anhalten, aber der BEC treibt Ihren Lenk servo weiter an, damit Sie das Auto zu Ihnen zurückfahren können. Diese Abschaltung spannung kann fast immer über eine ESC-Programmier karte eingestellt werden.
Hier kommt der Spaß für Rennfahrer und Tuner ins Spiel. High-End-ESCs sind mit programmier baren Funktionen ausgestattet, mit denen Sie die Leistung Ihres Autos optimieren können, normaler weise mit einer Programm karte oder Box:
Zug bremse: Die Menge der "Motor bremsung" wird in dem Moment angewendet, in dem Sie den Gashebel ablassen. Dies ist für Rock Crawler unerlässlich.
Bremsstärke: Die maximale Bremskraft, wenn Sie auf die Bremse treten.
Punch / Initial Start Power: Steuert, wie "weich" oder "heftig" das Auto aus einer Sackgasse beschleunigt.
Timing / Turbo: Erweiterte Renn funktionen, mit denen das Timing des Motors angepasst wird, um die Drehzahl und die Höchst geschwindigkeit zu steigern, insbesondere auf langen Geraden.
Daten protokoll ierung: Einige High-End-ESCs können Daten wie aktuelle Auslosung und Temperaturen aufzeichnen und Ihnen dabei helfen, Ihr Setup zu analysieren.
ESCs werden basierend auf dem Motor, den sie steuern, in zwei Haupt kategorien unterteilt.
1. Gebürsteter ESC
Zur Steuerung von gebürsteten Motoren. Sie sind relativ einfach, kosten günstig und haben typischer weise zwei Ausgangs drähte, die mit dem Motor verbunden sind.
2. Bürstenloser ESC
Verwendet, um bürstenlose Motoren zu steuern. Dies ist der Mainstream-Standard im modernen RC und bietet eine weitaus höhere Effizienz, Leistung und Laufzeit. Sie haben drei Ausgangs drähte, die mit dem Motor verbunden sind.
Bürstenlose ESCs werden weiter in zwei kritische Typen unterteilt:
Sensored Brush less ESC Ein Sensors ystem verfügt über ein zusätzliches Sensor kabel, das den ESC direkt mit den internen Hall-Sensoren des Motors verbindet. Dadurch kann der ESC jederzeit die genaue Position des Rotors des Motors kennen.
Das Ergebnis: Unglaublich glatte, präzise und lineare Leistungs abgabe, insbesondere bei sehr niedrigen Geschwindigkeiten. Es gibt praktisch kein "Cogging" (dieses stotternde Gefühl von einem Stopp). Am besten geeignet für: Rock Crawling, Driften und seriöses Rennen, bei denen eine reibungslose Steuerung der Drossel klappe mit niedriger Geschwindigkeit von entscheidender Bedeutung ist.
Sensor loser bürstenloser ESC Dieser Typ hat keinen Sensor draht. Es schätzt die Position des Rotors, indem es "Back-EMF" (eine Form der Spannung) erfasst, die vom sich drehenden Motor erzeugt wird.
Das Ergebnis: Dieses System ist weniger teuer und sehr zuverlässig, kann aber bei sehr niedrigen Geschwindigkeiten kämpfen. Es kann "geradelt" oder leicht stottern, wenn es von einem toten Stopp ausgeht. Am besten geeignet für: Bashing, Monster Trucks und allgemeines Hoch geschwindigkeit fahren, bei dem Sie fast immer Gas geben.
Der ESC ist weit mehr als nur ein Ein/Aus-Schalter. Es ist das hoch entwickelte Gehirn, das Ihre Befehle in eine reibungslose Beschleunigung umsetzt, die Gesundheit Ihrer Batterie verwaltet und die gesamte Elektronik Ihres Autos mit Strom versorgt. Wenn Sie den Unterschied zwischen gebürstet, bürsten los, sensoriert und sensorlos verstehen, können Sie das perfekte Strom versorgungs system für Ihr RC-Auto auswählen.
